РЕНТГЕНОВСКИЙ КОМПЛЕКС ДЛЯ СКАНИРОВАНИЯ ГРУЗОВЫХ ВАГОНОВ ЖЕЛЕЗНОДОРОЖНЫХ СОСТАВОВ
Назначения:

Проверка содержимого вагонов производится посредством анализа теневого рентгеновского изображения, полученного рентгеновским сканирующим комплексом TRAINSCAN, включая автоматическое распознавание и выделение опасных объектов.

Применение высокоэнергетического рентгеновского сканирующего комплекса TRAINSCAN при досмотре грузовых железнодорожных составов существенно снижает необходимость осуществления ручного досмотра и выгрузки товаров из вагонов железнодорожного состава при работе инспекторов.

Рентгеновский сканирующий комплекс TRAINSCAN управляется удаленно минимальным составом операторов. Операторы могут быть размещены как в отдельном модуле управления, поставляемом вместе с оборудованием комплекса, так и в помещении, предоставленном заказчиком комплекса. Полученные изображения сканируемых объектов поступают в модуль управления для анализа, обработки и хранения.

Рентгеновский сканирующий комплекс TRAINSCAN включает в себя оборудование, защитные сооружения для размещения оборудования и защитные сооружения для обеспечения радиационной безопасности.

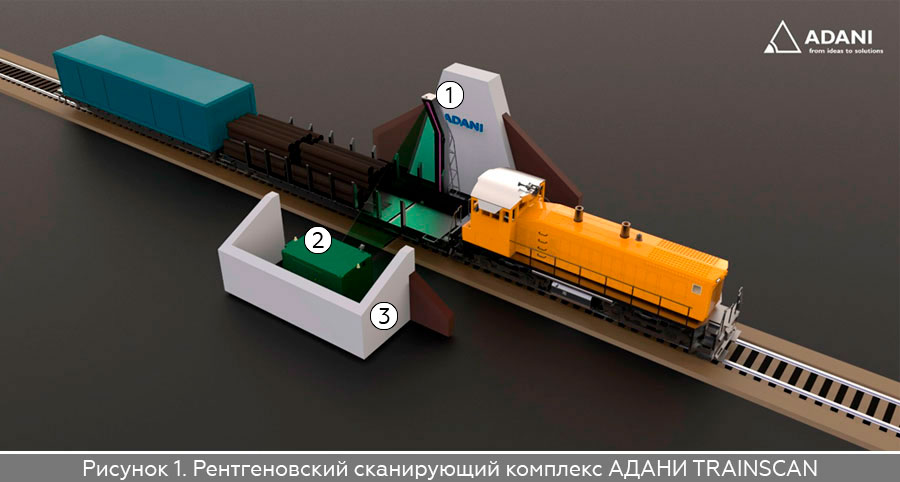

Рентгеновский сканирующий комплекс TRAINSCAN состоит из портала системы приемника рентгеновского излучения 1 (рис. 1), модуля источника ионизирующего излучения с устройством фильтрации и коллимации 2 (рис. 1), системы биологической защиты от радиационного излучения для минимизации санитарно-защитной зоны 3 (рис.1 ), а так же системы контроля движения, системы мониторинга скорости вагонов состава, системы видеонаблюдения, звуковой и световой сигнализации, системы обнаружения присутствия посторонних в санитарной зоне комплекса, датчиками «отсечки» тепловоза состава.


Рентгеновский сканирующий комплекс TRAINSCAN обладает комбинацией уникальных свойств:

  • Надежность и простота обслуживания комплекса;
  • Автоматизированная процедура сканирования и получения черно-белого рентгеновского изображения железнодорожного грузового состава, движущегося со скоростью до 60 км/ч;
  • Высокая проникающая способность;
  • Высокоэнергетическая технология сканирования и получения черно-белого изображения при сканировании состава, движущегося со скоростью до 60 км/ч, а также возможность дискриминации материалов по атомному номеру при сканировании железнодорожного состава, движущегося со скоростью до 15 км/ч;
  • Алгоритмы обработки данных для точного и всестороннего анализа изображений, и выявления угроз;
  • Автоматическое распознавание подозрительных объектов при сканировании железнодорожного грузового состава, движущегося со скоростью до 15 км/ч;
  • Высокая радиационная безопасность.

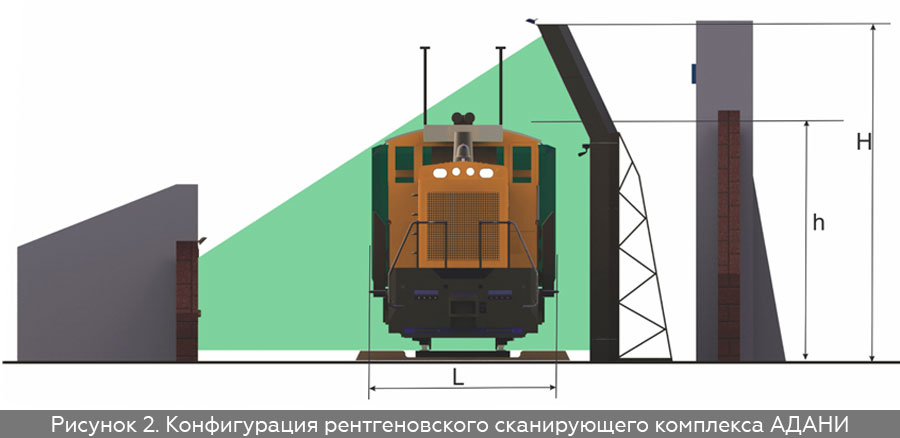

Основные параметры конфигурации сканера TRAINSCAN приведены на рис.2. Как видно из этого рисунка, TRAINSCAN позволяет осуществлять сканирование объектов высотой до h=6.8 метров и шириной до L=4.9 метра. Максимальная высота сканера при этом не превышает величины H=9.5 м.


ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Максимальные размеры сканируемого транспортного средства (ШхВ)
4,9 м x 6,8 м
Скорость сканирования
До 60 км/ч
Рабочий диапазон температур
от -30 до +55 °С
Проникающая способность по стали
До 400 мм


РАДИАЦИОННАЯ БЕЗОПАСНОСТЬ:

Уровень радиационного излучения на границе зоны
0,5 мкЗв/ч

КОМПЛЕКТАЦИЯ:

  • Дозиметр радиационной обстановки в помещении АРМ управления ИДК;
  • Видеокамера;
  • CCTV камера;
  • Сирена;
  • Светофор;
  • Устройство мониторинга скорости состава;
  • Кнопка аварийной остановки




Сферы применения:

  • Объекты критической инфраструктуры
  • Пограничные переходы
  • Морские порты
  • Военные объекты
